Transformador de corrent de tipus sec

1. Principis fonamentals
-Bases d’inducció electromagnètica:
Opera sobre la llei de Faraday, on l’alternança de corrent al conductor primari indueix un corrent proporcional en el bobinatge secundari mitjançant un nucli d’alta permeabilitat.
-Ràtio de Thurns (N₁/N₂):
La proporció de bobinatge primari-secundari determina l'escalat de corrent (per exemple, 1000A primària → 5a secundària amb una proporció 200: 1).

-Crecisió de fase:
Els CT d’alta precisió mantenen el desplaçament de fase dins de ± 5 arcminuts (0,08 graus) per a aplicacions de dosificació.

2. Components i disseny bàsics
-CoreMagnètic:
Materials: acer de silici orientat al gra (mesura), aliatges nanocristal·lins (amplada de banda ampla) o ferrita (alta freqüència).
Límits de saturació: normalment 1,6–2,0 Tesla; CTS de protecció dissenyats per suportar el corrent nominal 20 ×.

-WINDINGS:
Primària: configuracions d’un sol gir (barra) o de diversos voltes.
Secundària: bobines de coure de precisió amb aïllament epoxi (fins a 12kV de força dielèctrica).

-Metir:
Indoor: termoplàstics de flama-retardant (UL94 V-0).
Exterior: compostos o porcellana resistents a la UV (valoració IP65).

4. Paràmetres de rendiment

5. Instal·lació i seguretat
-Les regles crítiques:
Sempre terminals secundaris de curtcircuit abans de desconnectar.
Poseu un avantatge secundari per evitar les tensions flotants.

-Moblament:
Tipus de finestra: llisca sobre les barres de bus (secció màxima de 40 × 10 mm).

Bar-Primary: Bolt to Desconnectable Conductors (50n · M Torque).

-Testant:
Verificació de proporcions amb injecció primària.
Insulation resistance >100mΩ a 1kV DC.

6. Guia de resolució de problemes

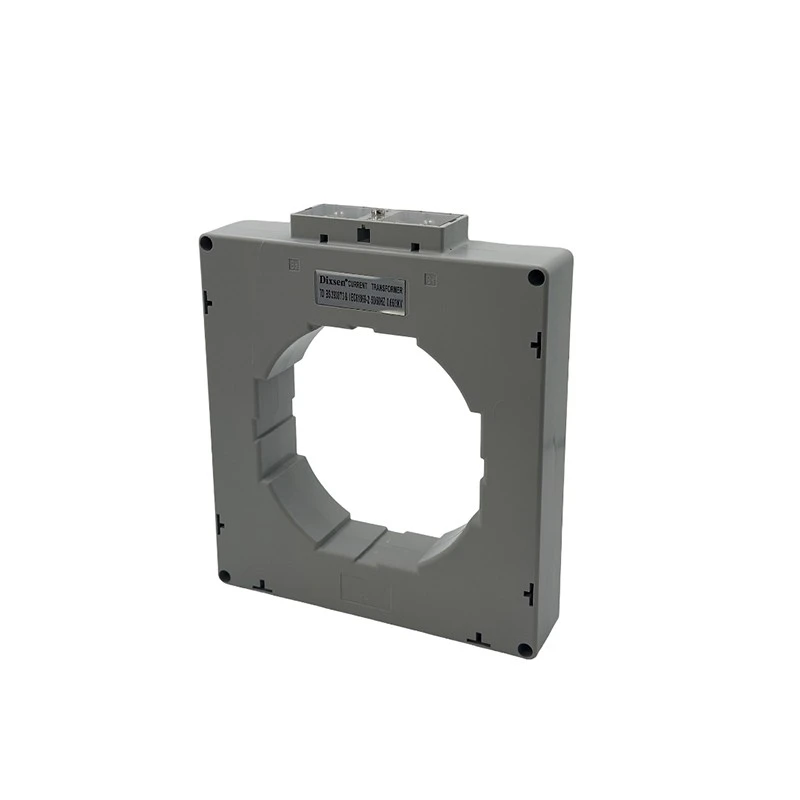

La sèrie MSQ-125 representa la propera generació de transformador de corrent de tipus sec, dissenyat per oferir una precisió i fiabilitat inigualables en els entorns comercials, d’utilitat i industrials més exigents. Amb un rang de corrent primari estès de 1000A -6000A i les sortides secundàries de 1A/5A estandarditzades, aquests CT s'han convertit en l'elecció preferida de les autoritats elèctriques i els professionals d'enginyeria a tot el món.

✔ Range de corrent ultra ampla (1000A-6000A)-Dissenyat per a la distribució d’energia d’alta capacitat, sistemes d’energia renovable i càrregues industrials pesades
✔ Flexibilitat de doble sortida (1A/5A): compatibilitat directa amb relés de protecció, comptadors d’energia, sistemes SCADA i infraestructura de xarxa intel·ligent
Tecnologia d’aïllament de tipus en sec: operació sense manteniment sense oli ni resina, garantint una seguretat i un compliment ambiental millorat
✔ Construcció industrial robusta: gran resistència dielèctrica i estabilitat tèrmica per a entorns elèctrics durs
Certificacions Global: compleix IEC 61869, IEEE C57.13 i altres estàndards internacionals per a aplicacions de qualitat d’utilitat

• Sistemes d’alimentació a escala d’utilitat: control de la xarxa, automatització de subestació i protecció de la línia de transmissió
• Plantes industrials pesades: fàbriques d’acer, instal·lacions petroquímiques i operacions mineres que requereixen una precisió de mesura de corrent extrem
• Xarxes d’energia comercial: centres de dades, complexos hospitalaris i sistemes elèctrics d’edificació d’alçada
• Integració d’energies renovables: instal·lacions de granges solars i aerogeneradors que exigeixen una detecció de corrent fiable

→ Fiabilitat de camp provada: milers d’unitats que operen en temperatura extrema i condicions d’alta càrrega
→ Disseny a prova de futur: a punt per a la integració de la xarxa intel·ligent i la subestació digital
→ dissenyat per a la seguretat: construcció resistent a la descàrrega parcial per a una seguretat operativa millorada

La sèrie MSQ-125: on la mesura actual d'avantguarda compleix la durabilitat industrial

Dimensió (mm)
